今回は、温湿度・気圧センサモジュールキットを使って、温度・湿度・気圧をシリアル通信で計測する

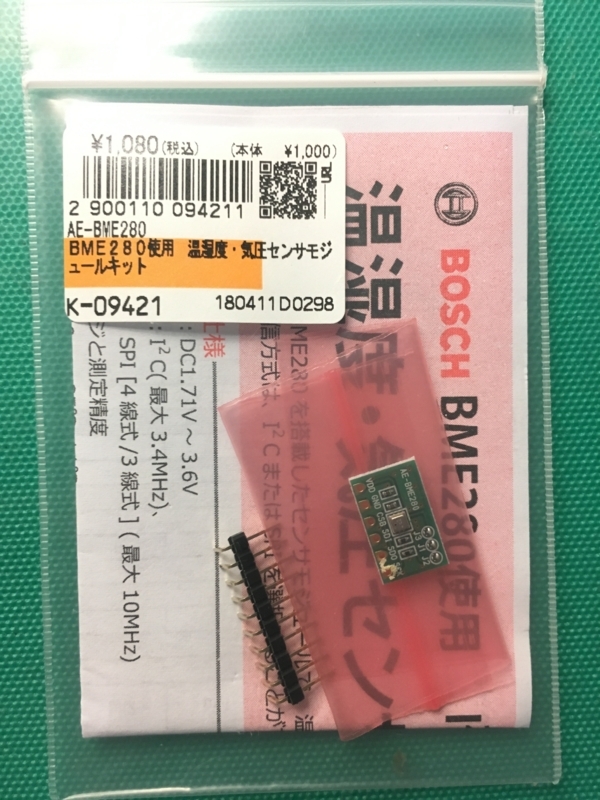

部品は秋月電子で購入。1080円。

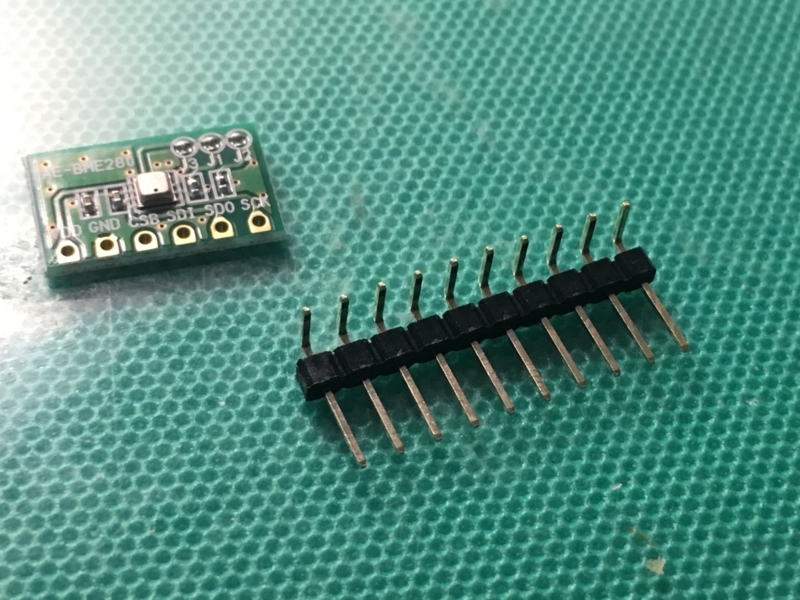

まずはJ3をはんだジャンパ
手こずって変な液体がまわりに広がった。
J1は絶縁できてるからいいか。
ピンのはんだ付けは上手くできた
ブレッドボードに問題なく挿せる
完成
配線図
AE-BME280のパーツの引用元: Raspberry Pi JAPAN公開グループ | Facebook
Arduinoのソースコードはスイッチサイエンス社のものを使用した
「サンプルスケッチのダウンロード」→ファイルをダウンロード
Arduinoのエディタの「開く」→「開く」でダウンロードしたファイルを選択する
スイッチサイエンス社の配線図ではプルアップ抵抗使っているが、使わなくても大して値は変わらなかった。
左から温度、気圧、湿度
部品やソースコードは違うが、参考にした本

これ1冊でできる! Arduinoではじめる電子工作 超入門 改訂第2版
- 作者: 福田和宏
- 出版社/メーカー: ソーテック社
- 発売日: 2016/10/21
- メディア: 単行本
- この商品を含むブログ (1件) を見る
次回はキャラクタディスプレイで文字を書く。
部品を買ったときはこの本に沿って進めていくつもりで、使わずに置いとくのももったいないのでやってみる
